農村二層三合院設計效果圖，帶平面CAD圖紙
- 圖紙價格：￥498 元
- 圖紙編號：YF1696
- 建筑層數：二層
- 占地面積：156㎡
- 建筑開間：20m
- 建筑進深：9.5m
- 結構形式：磚混
- 主體造價：32萬
購圖須知
我們的圖紙標配有：別墅設計效果圖，平面方案設計圖，建筑施工圖，房子結構設計圖，以及排水電氣施工圖。我們出售的圖紙為打印件，配有高清效果圖和全套施工圖紙，圖紙用A3紙打印，非常清晰，客戶拿到就可以直接施工，我們不提供圖紙電子版，成品圖紙我們不做修改，因?yàn)榧幢愀暮苄〔糠郑芏鄨D紙也要改，如果你有個性需求，請點擊查看我們的定制設計流程，或則直接咨詢我們客服。
農村二層三合院設計效果圖，帶平面CAD圖紙?jiān)O(shè)計，這套中式二層三合院，外觀造型簡潔，室內布局注重生活方便舒適，整體施工難度低，適合農村大家庭需求。斜面青瓦屋頂，利于排水隔熱；外立面用白漆和灰磚，層次分明。
一樓客廳外的走廊外墻延生出一節，嵌了鏤空花磚，既遮陽又通透。拾級而上，推開朱紅色大門，是中國人傳統需求的堂屋，可以供奉神位。一樓設計的兩間老人房都帶有獨立衛生間，又緊鄰棋牌室，非常方便家中長輩休息娛樂。
二層的主人臥室也都設計了獨衛，還有衣帽間的設計，都符合現代農村小康家庭對生活品質的追求。
建筑面積：312平方米，面寬20米，進深9.5米
建筑層數：二層
正面效果圖
背面效果圖
鳥瞰圖

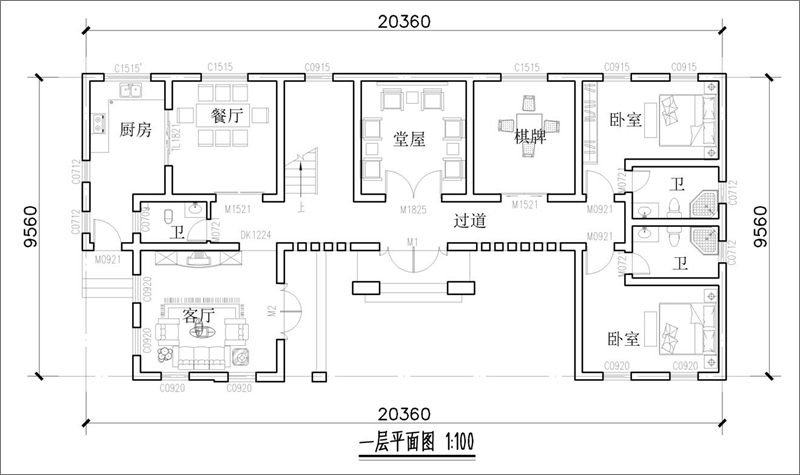

一層戶型：堂屋、棋牌室、客廳、餐廳、廚房、臥室（帶衛生間）x2、衛生間

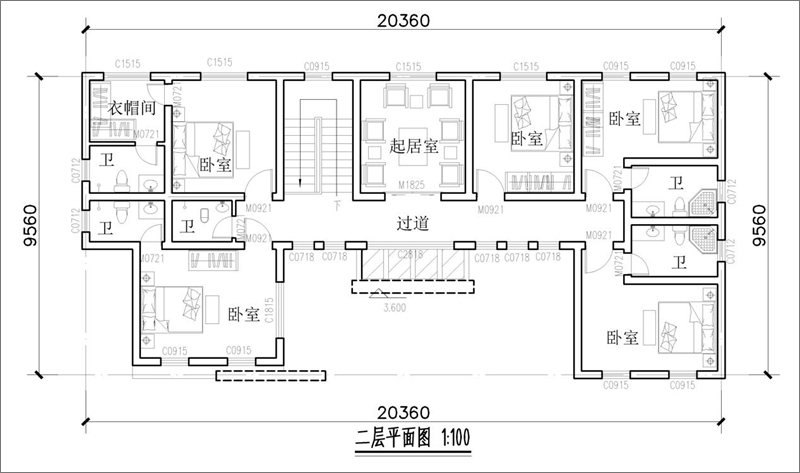

二層戶型：起居室、臥室（帶衛生間）x4、臥室、衛生間
